Wooden Camera D-Box (Sony Venice, Venice 2, V-Mount)

Wooden Camera D-Box (Sony Venice, Venice 2, V-Mount)

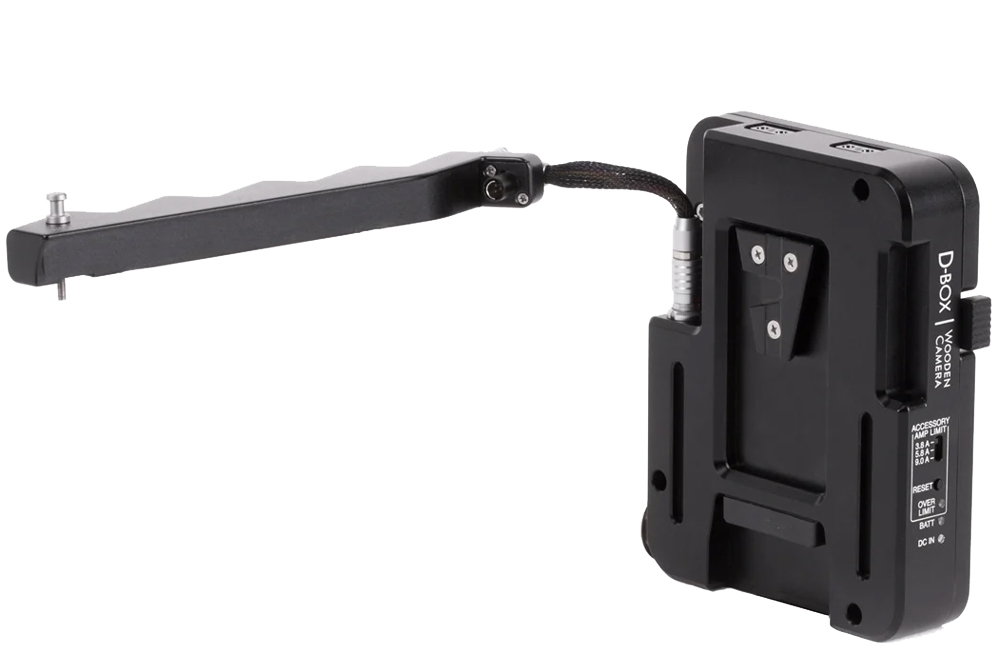

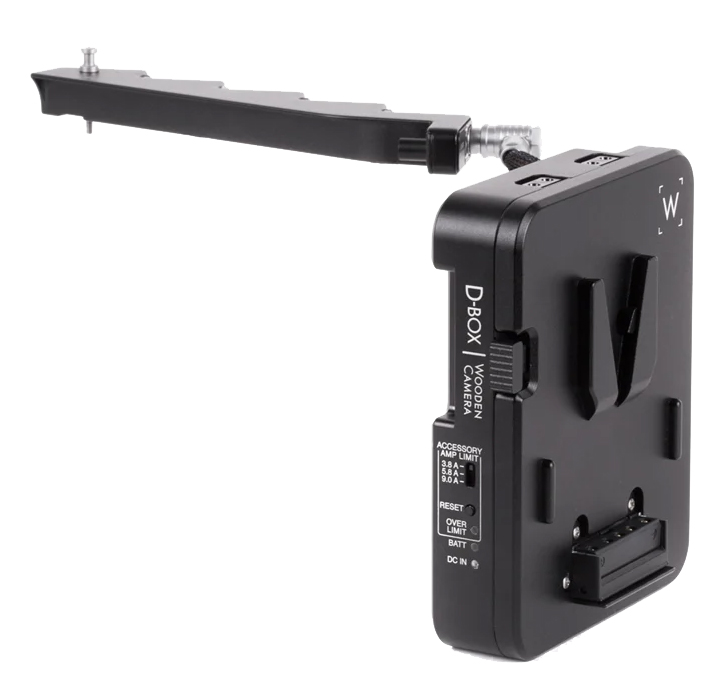

Die D-Box (Sony Venice, Venice 2, V-Mount) ist eine kundenspezifische Version unserer beliebten D-Box, die eine Stromverteilung, eine standardisierte Fernstart-/Stoppfunktion und Hot-Swap-Funktionen für die Sony Venice- und Sony Venice 2-Kamera bietet. Die D-Box-Haupteinheit wird an der Rückseite der AXS-R7 oder an der V-Mount-Platte auf der Kamerarückseite befestigt, und der Power Strip-Teil wird über einen 3-poligen Fischer und die Gewindebohrung für den Bandhaken an der oberen rechten Seite der Kamera angebracht.

Die Stecker der D-Box™ Power Strip sind so geformt, dass sie dem Kameraprofil und dem Winkel der Stecker entsprechen, so dass alle Kabel ohne Kollisionen installiert werden können. Das Modul kommuniziert mit der Kamera und ermöglicht die Verwendung jedes ARRI-Standard-Start/Stopp-Triggers mit dem 3-poligen Fischer-Anschluss, einschließlich des ARRI UMC-4 / WCU-4. Der Gleichstromeingang der D-Box™ ist derselbe wie der 4-polige XLR-Anschluss der Kamera, so dass ein AC-Netzteil, eine externe Stromplatte oder eine VCLX-Blockbatterie angeschlossen werden kann, um Zubehör und Kamera während eines Batteriewechsels mit Strom zu versorgen. Wenn sowohl die Batterie als auch der Gleichstromeingang verwendet werden, schaltet die D-Box™ auf den Gleichstromeingang um, so dass die eingebaute Batterie voll geladen bleibt.

Physikalische Sicherungen wurden durch eine prozessorgesteuerte Strombegrenzung ersetzt, die mit dem Schiebeschalter an der Bedienerseite auf 3,8, 5,8 oder 9 Ampere eingestellt werden kann. Sollte der Benutzer den eingestellten Strom für das Zubehör überschreiten, werden nur die Zubehörausgänge deaktiviert, so dass die Kamera normal weiterläuft. Sobald die Strombelastung durch Entfernen des Zubehörs oder durch Neukonfiguration reduziert wurde, kann die Reset-Taste gedrückt werden, um die Stromversorgung des Zubehörs wieder zu aktivieren.

Die LEDs "DC IN" und "BATT" LEDs sind duale LEDs. Das heißt, wenn die Batteriespannung über 12,5 V liegt, leuchtet die LED grün. Wenn die Batteriespannung unter 12 V liegt, leuchtet die LED rot. Wenn die Batteriespannung zwischen diesen Werten liegt, leuchtet die LED orange (rot + grün). Während des Phasenübergangs kann ein Blinken auftreten.

Für die V-Mount-Baugruppe werden hochwertige Anton Bauer-Komponenten verwendet, und das Unibody-Power-Plate-Design ist sowohl extrem haltbar als auch leicht.

Schnittstellen

1x V-Mount-Leistungsplatte
2x 3pin Fischer bei 24V mit Run Stop
- Eingebauter Regler zur Umwandlung der Batteriespannung in 24 V
- Maximal 3 A Stromstoß, 2,5 A Dauerstrom zwischen den Anschlüssen
2x 2pin bei 12V ungeregelt
- ARRI-Standardverkabelung
- Maximal 7A Nennstrom, geteilt zwischen den Anschlüssen
2x D-Tap bei 12V ungeregelt
- Maximal 9A Nennstrom, geteilt zwischen den Anschlüssen
1x 5V USB
- Maximal 2,5A
1x 4pin XLR DC Eingang
- Zur Verwendung mit 14,4-V-Blockbatterien
- Der DC-Eingang hat Vorrang, wenn die Spannung zwischen 12,9 und 18 V liegt.
- Zubehör wird bei Verwendung des DC-Eingangs mit Strom versorgt

Spezifikationen

Gewicht: 484g
Abmessungen: 31,8 mm x 114,3 mm x 133,35 mm
