MID49 Power Distribution Box DB-12 (Blackmagic URSA Cine, B-Mount)
MID49 Stromverteilungsbox DB-12 (URSA Cine, B-Mount)
SKU: M49-DB12-B
Die Power Distribution Box DB-12 (Blackmagic URSA Cine, B-Mount) wird mit fünf M3-Schrauben direkt am Kameragehäuse befestigt und bietet eine intelligente Stromverteilung mit D-Taps, 5V USB-C PD, 3pin Fischers und 2pin LEMO kompatiblen Anschlüssen.

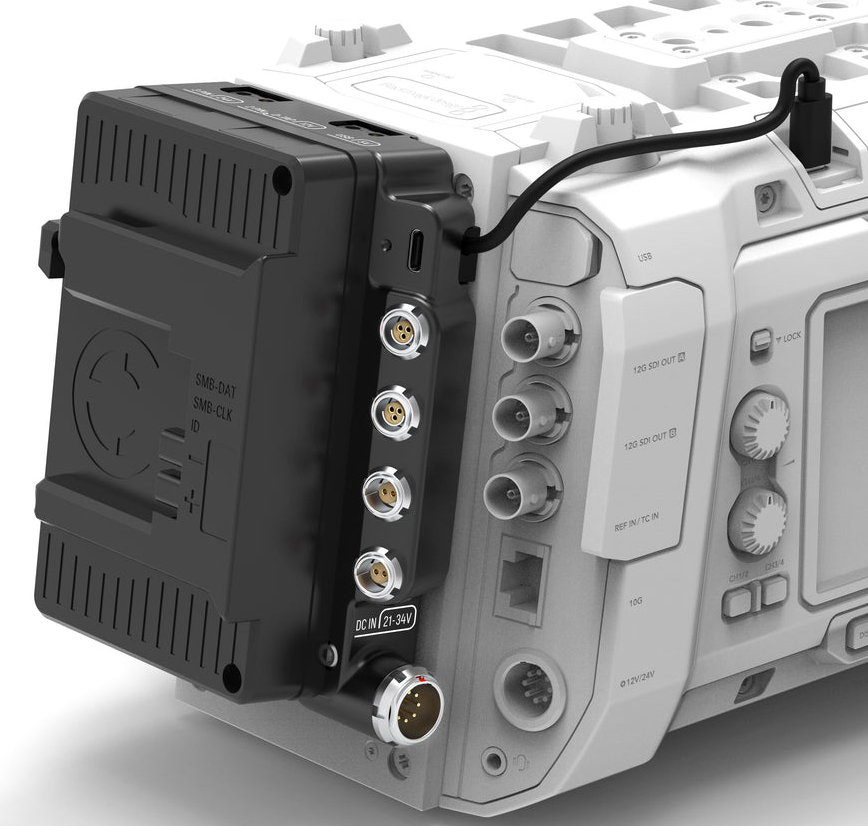

Das mitgelieferte USB-C-Kabel kann im DB-12 installiert und an den oberen hinteren Anschluss des Kameragehäuses angeschlossen werden, um eine Fernstart-/Stoppfunktion mit 3-poligen Fischer-Geräten zu ermöglichen. Hot-Swap zwischen dem integrierten Akku und dem 8-poligen LEMO-kompatiblen Anschluss, ohne dass die Stromversorgung von Kamera oder Zubehör verloren geht. Wenn beide Stromquellen angeschlossen sind, hat der DC-EINGANG bis zu einer Spannung von 22,8 V Vorrang, dann schaltet der DB-12 auf die eingebaute Batterie um.
Mit dem SMART FUSE-Design wird die Stromversorgung der Kamera überwacht und das verbleibende Strombudget wird dem Zubehör zugewiesen. So verbraucht die URSA Cine beispielsweise etwa 4,8 A bei 28 V. Bei Verwendung eines 10 A fähigen Akkus werden die verbleibenden 5,2 A für Zubehör verwendet. Wenn eine Zubehörkonfiguration den Grenzwert von 5,2 A überschreitet, wird die Stromversorgung des Zubehörs unterbrochen, während die Kamera weiterhin mit Strom versorgt wird.

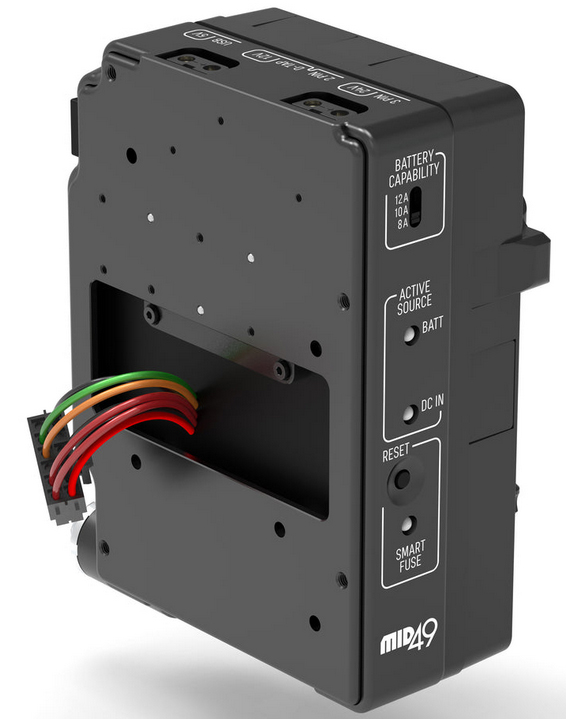

Die "SMART FUSE"-LED leuchtet auf und zeigt den Fehler an. Sobald die Konfiguration auf weniger als 5,2 A eingestellt ist, kann die RESET-Taste gedrückt werden, und die Stromversorgung der Zubehörausgänge wird wieder aktiviert. Im Falle eines vollständigen Kurzschlusses schaltet sich das System sofort ab und kann erst wieder eingeschaltet werden, wenn der Kurzschluss beseitigt wurde.
EINGÄNGE

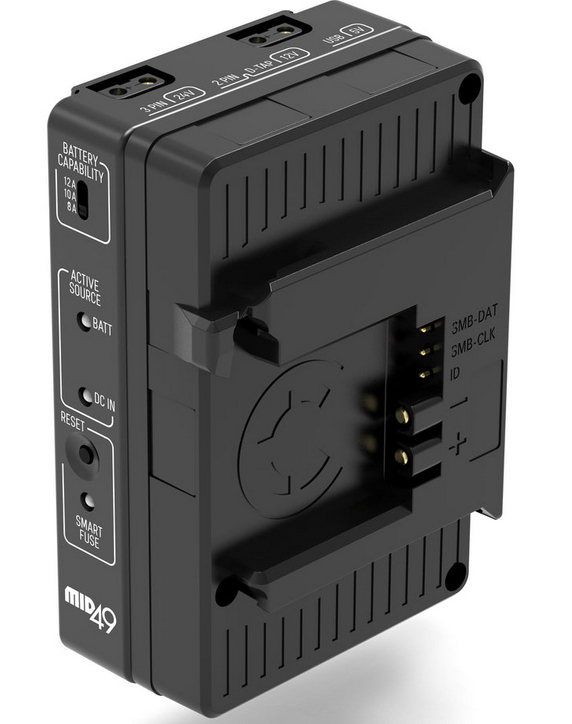

- BATT: B-Montageplatte
- DC IN: 8polig (21-34V)
AUSGÄNGE
- 2x D-Tap (15V geregelt)
- 2x 3pin (Batteriespannung mit Run/Stop)
- 2x 2polig (15V geregelt)
- 1x USB-C PD (5V bei 3A mit Gewindesperre) Auch in einer Gold Mount und V-Mount Version erhältlich
KOMPATIBLE KAMERAMODELLE
- URSA Cine 12K LF
- URSA Cine 17K 65
- URSA Cine Immersive
KOMPATIBLE BATTERIEN
- Dieses Produkt ist mit jedem B-Mount-Akku kompatibel, der 28 V verträgt.
INKOMPATIBLE BATTERIEN
Standard 14,4 V Batterien können das Kamerasystem NICHT mit Strom versorgen.
Beachten Sie, dass die CORE Maverick-Blockbatterie einen Spannungserhöhungskonverter verwendet, um auf 28 V zu kommen, und eine enorme Menge an Rauschen in das System einbringt, so dass der DB-12 sie nicht als zuverlässige Quelle validieren kann, wenn eine On-Board-Batterie angeschlossen ist. Maverick-Batterien können nur verwendet werden, wenn sie die erste angeschlossene Stromquelle sind.
- MV6 Core SWX Maverick Block Batterie
