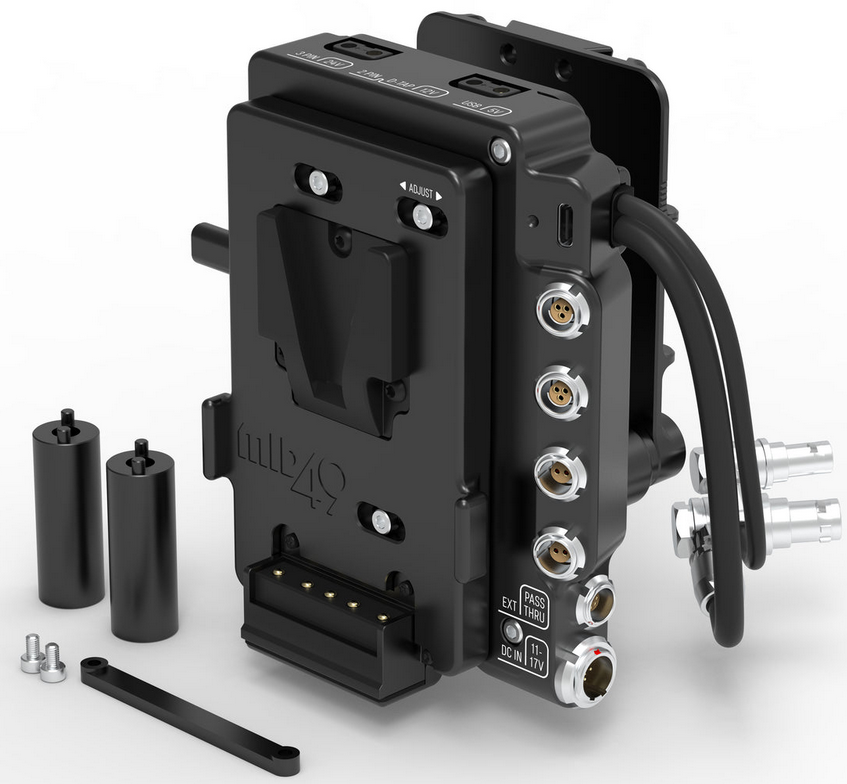

MID49 Power Distribution Box DB-1 (RED Komodo-X / V-Raptor, V-Mount) Camera Mounted

MID49 Stromverteilungsbox DB-1 (RED Komodo-X / V-Raptor, V-Mount)

Die Power Distribution Box DB-1 (RED Komodo-X / V-Raptor, V-Mount) wird an die V-Mount-Schnittstelle auf der Rückseite der Kamera angeschlossen und bietet eine intelligente Stromverteilung mit

• D-Taps
• 5V USB-C PD
• 3pin-Fischer
• 2polige LEMO-kompatible Anschlüsse

Das 9-polige EXT-Kabel ermöglicht die Fernstart-/Stoppfunktion über 3-polige Fischer-Geräte.

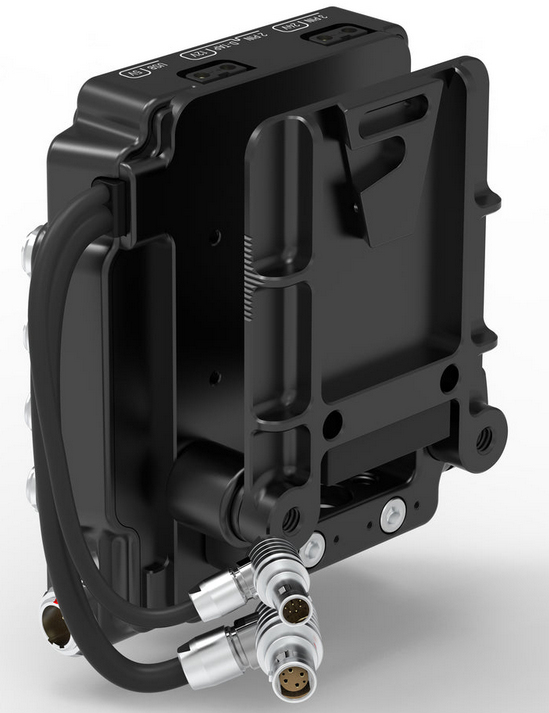

Konfigurieren Sie den DB-1 im "hohen Modus", bei dem die Distro-Box nach oben bewegt wird, so dass sie bündig mit der Unterseite der Kamera ist, oder im "niedrigen Modus", bei dem die Box bündig mit der Oberseite der Kamera ist.

Bringen Sie die Stangenhalterung an der Unterseite des DB-1 an, um ihn mit Durchgangsstangen zu konfigurieren, und montieren Sie ihn nach Wunsch weiter hinter der Kamera. 40-mm-Stangenverlängerungen sind ebenfalls im Lieferumfang enthalten, um den DB-1 noch weiter vom Kameragehäuse zu entfernen. Eine Deadlock-Halterung ist im Lieferumfang enthalten, um die V-Mount-Schnittstelle dauerhaft am Kameragehäuse zu befestigen.

Auch in einer Version mit 15-mm-LW-Stabbefestigung erhältlich, wenn keine direkte Kameramontage erforderlich ist. Hot-Swap zwischen eingebautem Akku und 6-poligem LEMO-Anschluss ohne Verlust der Kamera- oder Zubehörspannung.

Wenn beide Stromquellen angeschlossen sind, hat der DC-EINGANG bis 12,5 V Vorrang, dann schaltet der DB-1 auf den eingebauten Akku um. Der DB-1 kann auch von der Kamerahalterung getrennt werden, so dass eine 15-mm-LW-Stabklemme zum Vorschein kommt, die an normalen 15-mm-Stäben mit geringem Abstand (60 mm Abstand von Mitte zu Mitte) befestigt werden kann.

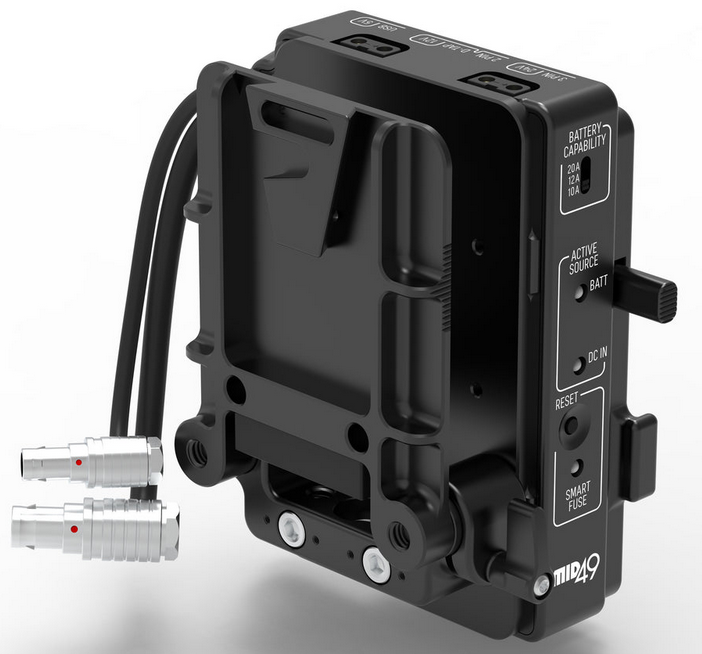

Mit dem SMART FUSE Design wird die Kameraleistung überwacht und das verbleibende Leistungsbudget wird dem Zubehör zugewiesen. Die Kamera mit 7-Zoll-Touchscreen verbraucht beispielsweise etwa 3,0 A bei 14 V. Bei Verwendung eines 10-A-Akkus werden die verbleibenden 7,0 A für Zubehör verwendet. Wenn eine Zubehörkonfiguration den Grenzwert von 7,0 A überschreitet, wird die Stromversorgung des Zubehörs unterbrochen, während die Kamera weiterhin mit Strom versorgt wird. Die"SMART FUSE"-LED leuchtet auf und zeigt den Fehler an. Sobald die Konfiguration auf weniger als 7,0 A eingestellt ist, kann die RESET-Taste gedrückt werden, und die Stromversorgung der Zubehörausgänge wird wieder aktiviert. Im Falle eines vollständigen Kurzschlusses schaltet sich das System sofort ab und kann erst wieder eingeschaltet werden, wenn der Kurzschluss beseitigt wurde.

Vom Benutzer austauschbare Goldmontageplatten sind ebenfalls erhältlich.

NPUTS

• BATT: V-Mount-Platte
• DC IN: 6-poliger LEMO-Stecker (11-17 V)

AUSGÄNGE

• 2x D-Tap (Batteriespannung)
• 2x 3polig (24V bei 2,5A mit Lauf/Stop)
• 2x 2pin (Batteriespannung)
• 1x USB-C PD (5V bei 3A mit Gewindesperre)
• 1x 9pin EXT (Durchschleifung von der Kamera)
