LYNX Technik 4K UPXD-Wandler

12G-SDI UPXD mit Bildsynchronisation und Audioprozessor

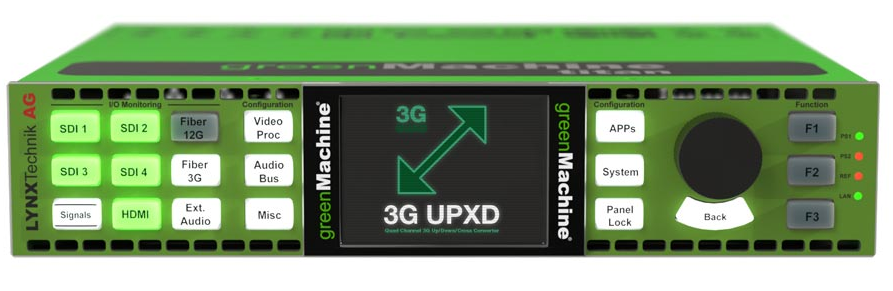

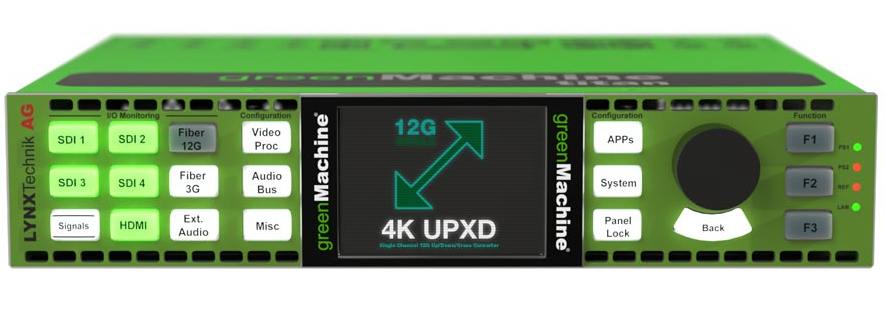

Das greenMachine UPXD-Paket ist eine Videoverarbeitungseinheit in Broadcast-Qualität, die über einen einkanaligen Up/Down/Cross-Konverter mit einem Frame-Synchronizer verfügt, der ein einzelnes Format bis zu 4K UHD (3840 x 2160) oder vier unabhängige Signale bis zu 3G-SDI unterstützt.

Er verfügt über umfassende Audioverarbeitungsfunktionen, Skalare für die räumliche Konvertierung der Videosignale einschließlich vielseitiger ROI-Auswahl (Region of Interest) und einen leistungsstarken Deinterlacer. Er unterstützt auch 4x3G (2SI Quad-Link) oder 12G-SDI (Single-Link) Ein- und Ausgänge für 4K UHD-Signale.

Mit der 2SI Quad-Link <> Single-Link-Konvertierung können Signale zwischen dem Single-Link und dem 2SI Quad-Link ausgetauscht werden. Das greenMachine UPXD-Paket verfügt über eine voll ausgestattete lokale Steuerungsschnittstelle mit LCD, die neben der grafischen Benutzeroberfläche LynxCentraal auch Bildvorschauen und Audiopegelmesser der verarbeiteten Videowege anzeigt. Es wird auch vom Nova-Controller unterstützt, der die Fernsteuerung und -überwachung des Moduls über eine Master Control Software eines Drittanbieters ermöglicht.

Merkmale

• Up/Down/Cross bis zu UHD 3840x2169 60Hz
• 2SI Quad-Link zu/von Single-Link Konvertierung
• Vielseitiger Region of Interest (ROI)-Skalierer
• 2-Kanal-Deinterlacing
• 4x 3G-SDI oder 12G-SDI Ein- und Ausgänge
• 1x MADI-Eingang und -Ausgang
• 4x Externe AES/Analog-Eingänge/-Ausgänge
• Zwei Dolby-E-Dekoder, Dolby-E-Synchronisation, vollständige Audioverarbeitung
• Mehrfach einstellbare Verzögerungszeiten für Audio und Video
• Mehrere Videoverarbeitungsfunktionen, z. B. Verstärkung, Farbton usw.

Farbkorrektur

• Einstellung von Sättigung, Verstärkung, Offset, Lift, Gamma, Farbton, Austastlückenlöschung und Blendenkorrektur
• Horizontales Spiegeln und YCbCr Headroom Clipping anwenden

Audio

• Multiformat-Audio-Embedder und De-Embedder für alle Kanäle der Videoquelle
• Verstärkungsanpassung, 1-kHz-Testton, Stummschaltung, Invertierung, Mono-Mixdown, Stille und Überlastungsüberwachung
• 2x Dolby E®-Decoder für alle 8 Kanäle in einem Stream
• Dolby®-Metadaten können auf VANC gemäß SMPTE 2020-3 und SMPTE 2020-2 abgebildet werden
• Volle MADI-Unterstützung bei Ausstattung mit optionalem MADI Fiber SFP

Funktionen

4K/3G Skalierer / 4x 3G Skalierer

• Räumlicher Konverter mit leistungsfähiger Auswahl und Skalierung der Region of Interest (ROI). Die unterstützten Konvertierungsmodi sind: Pillar Box/Letterbox, Center Cut, 14:9 Konvertierung, Stretch to Fill und Custom ROI

Deinterlacer

• Deinterlacer auf Kanal 1 und 2 für SD und HD

Bewegungsadaptive Filterung

• Ermöglicht Deinterlacer, eine Sequenz von Ausgangsframes mit der gleichen Rate wie die Sequenz von Eingangsfeldern zu erstellen, wodurch Federungs- oder Flimmerartefakte vermieden werden

3G-SDI Pegel A/B

• Automatische Erkennung von 3G-Level A/B
• Dual-Link-Konvertierung 3G-Pegel A <> 3G-Pegel B
• (3G Stufe A gemäß SMPTE ST425-1/4:2:2, 10Bit)

Frame-Synchronisierer

• Dynamische Synchronisation von SDI-Quellen. Eingebettetes Audio, angepasst an die Verzögerung der Videoverarbeitung

Metadaten-Verwaltung

• Verwaltet eingebettete Metadaten: SMPTE 2020, AFD, WSS, SMPTE 2031
• Timecode, geschlossene Untertitel und Teletext

Video-Anpassung

• Anpassen von Sättigung, Schwarzwert und Farbton, Löschen von Austastlücken und Blendenkorrektur
• Horizontales Spiegeln und YCrCb Headroom Clipping anwenden

Farbkorrektur

• Anpassung von Verstärkung, Offset, Lift und Gamma für Rot, Grün und Blau (RGB)
• Anpassung von Verstärkung und Offset für Cyan, Magenta, Gelb und Weiß (CMYW)

Embedder/De-embedder

• Multiformat-Audio-Embedder und -De-Embedder bieten Zugriff auf alle Kanäle im SDI-Eingang und ermöglichen das Mischen und Einbetten in den Ausgang/die Ausgänge

Audio-Verarbeitung

• Verstärkungseinstellung, 1kHz-Testton, Stummschaltung, Invertierung, Stereo-Mono-Mischung für jeden Mono-Audiokanal, Stille und Überlastungsüberwachung

Dolby E®-Decoder

• 2x Dolby E® Decoder für alle 8 Kanäle in einem Stream
• Dolby®-Metadaten können auf VANC nach SMPTE 2020-3 und SMPTE 2020-2 abgebildet werden

MADI Eingang/Ausgang

• Volle MADI-Unterstützung, wenn mit optionalem MADI SFP ausgestattet

Basis-Audio- und Video-Testgenerator

• Einfacher Audio- und Videotest-Signalgenerator mit statischen Videotestmustern. Kann für die Ausgabe eines Testmusters bei TRS-Fehlern mit Frame Synchronizer konfiguriert werden

Zeitmessung

• Individuelle Video- und Audioverzögerung (AES und MADI)
• Maximale Videoverzögerung pro Kanal ist 30 Frames
• Die maximale Audioverzögerung beträgt 1,3 Sekunden pro AES-Audiokanal

LynxCentraal

• Neue Steuerungssoftware für Automatisierung, Fernsteuerung und Statusüberwachung

Fernsteuerung

• Volle SNMP v2 und LYNX IP Fernsteuerungsprotokoll-Funktionalität
• Ermöglicht CustomControl-Funktionen
