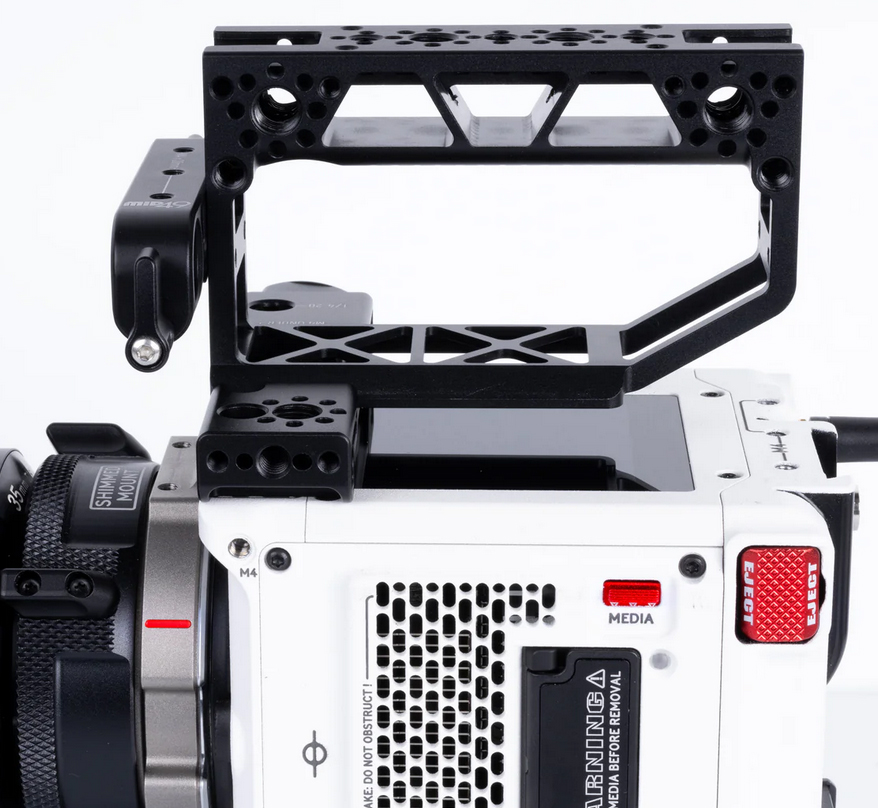

MID49 ARCA Top Handle Kit + 15mm LW (RED Komodo, Komodo-X, V-Raptor)

MID49 ARCA Top Handle Kit + 15mm LW

SKU: M49-ATMK-RED-KXV15

ARCA Top Handle Kit + 15mm LW (RED Komodo, Komodo-X, V-Raptor) zawiera:

• ARCA Top Mount (RED Komodo, Komodo-X, V-Raptor)
• ARCA Top Handle
• Rod Bracket (15mm LW)

Uchwyt ARCA Top Mount (Komodo, Komodo-X, V-Raptor) montowany jest do dwóch śrub 1/4-20 na górze kamer Komodo, Komodo-X i V-Raptor. W przypadku Komodo-X, dwie dołączone śruby M4 mogą być użyte do przymocowania uchwytu Top Mount do tylnej części górnej części kamery. Korzystając ze środkowego gniazda standardu ARCA Swiss, górny uchwyt ARCA i górna płytka ARCA (114 mm) mogą być montowane od góry lub instalowane od tyłu poprzez wsunięcie. Podczas wsuwania od tyłu, kołek zabezpieczający zatrzaśnie się z trzaskiem, gdy zostanie prawidłowo zainstalowany. Wyreguluj pozycję, a następnie zablokuj płytkę w miejscu. Obciążenie od góry można uzyskać, poluzowując śrubę, wyciągając pokrętło zapadkowe i obracając śrubę, aż zacisk ARCA całkowicie się otworzy. Odwróć proces, aby dokręcić. Górne mocowanie posiada również otwory 1/4-20, 3/8-16 z trzepieniami ARRI locating i M4x20mm do montażu akcesoriów.

ARCA Top Handle to lekki przesuwny uchwyt kamery, który mocuje się do ARCA Top Mount (RED Komodo, Komodo-X, V-Raptor), posiada on otwory montażowe 1/4-20 i 3/8-16 z trzpieniami ARRI locating w standardowych odstępach. Otwory gwintowane M4x20mm dostępne z wielu stron do mocowania wspornika (15mm LW) lub innych akcesoriów ARRI M4. Mocowanie gorącej stopki z przodu i z tyłu dla lamp, mikrofonów i innych akcesoriów montowanych na kamerze.

Rod Bracket (15mm LW) utrzymuje dwa drązki w standardzie 15 mm w lekkim rozstawie 60 mm i mocuje się za pomocą dwóch śrub 1/4-20 w odległości 18 mm od siebie do tylnej części płytek Baseline 15mm LW baseplates, aby dodać tylne wsparcie dla drążków. Zamiast tego można użyć śrub M4 o rozstawie 20 mm, aby przymocować je do produktów takich jak ARCA Top Handle i ARCA Top Plate (114 mm) lub innych urządzeń ze standardowym rozstawem ARRI M4. Gwintowane otwory M4x20 mm są dostępne na górze, umożliwiając tym samym montaż dodatkowych akcesoriów.
