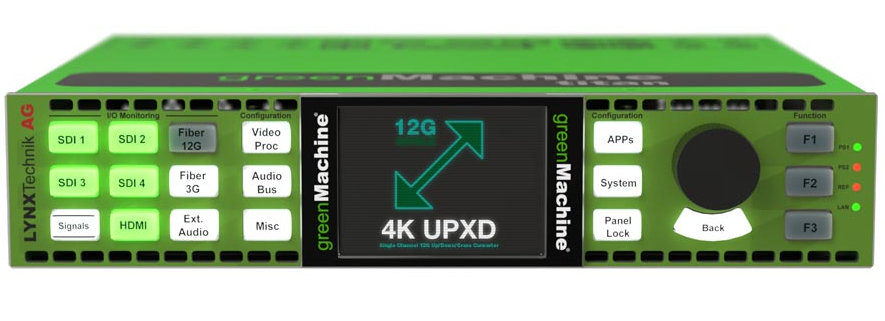

LYNX Technik 4K UPXD converter

Konwerter LYNX Technik 4K UPXD

UPXD 12G-SDI z synchronizacją klatek i procesorem audio

Pakiet greenMachine UPXD to jednostka przetwarzania wideo o jakości nadawczej, która posiada jednokanałowy konwerter góra/dół/krzyżowy z synchronizatorem ramek obsługującym pojedynczy format do 4K UHD (3840 x 2160) lub cztery niezależne sygnały do 3G-SDI.

Obejmuje on pełne możliwości przetwarzania dźwięku, skalary do przestrzennej konwersji sygnałów wideo, w tym wszechstronny wybór regionu zainteresowania (ROI) i wysokowydajny deinterlacer. Obsługuje również wejścia i wyjścia 4x3G (2SI Quad link) lub 12G-SDI (single link) dla sygnałów 4K UHD.

Dzięki konwersji 2SI quad-link <> single link, sygnały mogą być wymieniane między pojedynczym łączem a 2SI quad link. Pakiet greenMachine UPXD jest wyposażony we w pełni funkcjonalny lokalny interfejs sterowania z wyświetlaczem LCD, który wyświetla podgląd obrazu i mierniki poziomu dźwięku przetworzonych ścieżek wideo, oprócz graficznego interfejsu użytkownika o nazwie LynxCentraal. Obsługiwany jest również przez kontroler Nova, który umożliwia zdalne sterowanie i monitorowanie modułu za pomocą oprogramowania sterującego innej firmy.

Funkcje

• Up/Down/Cross do UHD 3840x2169 60Hz
• Konwersja 2SI Quad-Link do/z Single-Link
• Wszechstronny skaler regionu zainteresowania (ROI)
• 2-kanałowe usuwanie przeplotu
• 4 wejścia i wyjścia 3G-SDI lub 12G-SDI
• 1x wejście i wyjście MADI
• 4x zewnętrzne wejścia/wyjścia AES/Analog
• Dwa dekodery Dolby E, synchronizacja Dolby E, pełne przetwarzanie dźwięku
• Wiele regulowanych opóźnień użytkownika dla audio i wideo
• Wiele funkcji przetwarzania wideo, np. wzmocnienie, odcień itp.

Korekcja kolorów

• Regulacja nasycenia, wzmocnienia, przesunięcia, podniesienia, gamma, odcienia, usuwanie interwału wygaszania i korekcja przysłony
• Obracanie w poziomie i przycinanie nagłówka YCbCr

Dźwięk

• Wieloformatowy embedder i de-embedder audio na wszystkich kanałach obecnych w źródle wideo
• Regulacja wzmocnienia, ton testowy 1 kHz, wyciszenie, inwersja, miksowanie mono, monitorowanie ciszy i przeciążenia
• 2x dekoder Dolby E® dla wszystkich 8 kanałów w strumieniu
• Możliwość mapowania metadanych Dolby® do VANC zgodnie z SMPTE 2020-3 i SMPTE 2020-2
• Pełna obsługa MADI po wyposażeniu w opcjonalny światłowód MADI SFP

Funkcje

Skaler 4K/3G / skaler 4x 3G

• Konwerter przestrzenny z potężnym wyborem regionu zainteresowania (ROI) i skalowaniem. Obsługiwane tryby konwersji to: Pillar box/Letterbox, Center cut, konwersja 14:9, Stretch to fill i Custom ROI.

Deinterlacer

• Usuwanie przeplotu na kanale 1 i 2 dla SD i HD

Filtrowanie adaptacyjne ruchu

• Umożliwia deinterlacerowi tworzenie sekwencji klatek wyjściowych z taką samą szybkością, jak sekwencja pól wejściowych, eliminując artefakty związane z rozmyciem lub migotaniem.

Poziom A/B 3G-SDI

• Automatyczne wykrywanie poziomu 3G A/B
• Konwersja podwójnego łącza 3G poziom A <> 3G poziom B
• (3G poziom A zgodnie z SMPTE ST425-1/4:2:2, 10Bit)

Synchronizator ramek

• Dynamiczna synchronizacja źródeł SDI. Wbudowany dźwięk dopasowany do opóźnienia przetwarzania wideo

Zarządzanie metadanymi

• Zarządza osadzonymi metadanymi: SMPTE 2020, AFD, WSS, SMPTE 2031
• Kod czasowy, napisy zamknięte i teletekst

Regulacja wideo

• Regulacja nasycenia, wzmocnienia czerni i odcienia, usuwanie interwału wygaszania i korekcja przysłony
• Przerzucanie w poziomie i przycinanie nagłówka YCrCb

Korekcja kolorów

• Regulacja wzmocnienia, przesunięcia, podniesienia i gamma dla kolorów czerwonego, zielonego i niebieskiego (RGB).
• Regulacja wzmocnienia i przesunięcia dla kolorów cyjan, magenta, żółty i biały (CMYW)

Embedder/ De-embedder

• Wieloformatowy embedder i de-embedder audio zapewniają dostęp do wszystkich kanałów w wejściowym SDI i umożliwiają tasowanie i osadzanie ich na wyjściu (wyjściach).

Przetwarzanie dźwięku

• Regulacja wzmocnienia, ton testowy 1 kHz, wyciszenie, inwersja, miks stereo do mono na każdym kanale mono, wyciszenie i monitorowanie przeciążenia

Dekoder Dolby E

• 2x dekoder Dolby E® dla wszystkich 8 kanałów w strumieniu
• Metadane Dolby® mogą być mapowane do VANC zgodnie z SMPTE 2020-3 i SMPTE 2020-2

Wejście/wyjście MADI

• Pełna obsługa MADI, jeśli jest wyposażony w opcjonalny MADI SFP

Podstawowy generator testowy audio i wideo

• Podstawowy generator sygnału testowego audio i wideo ze statycznymi wzorcami testowymi wideo. Może być skonfigurowany do wyprowadzania wzorca testowego na błędach TRS z synchronizatorem ramek.

Timing

• Indywidualne opóźnienie wideo i audio (AES i MADI)
• Maksymalne opóźnienie wideo na kanał wynosi 30 klatek
• Maksymalne opóźnienie audio wynosi 1,3 s na kanał audio AES

LynxCentraal

• Nowe oprogramowanie sterujące do automatyzacji, zdalnego sterowania i monitorowania stanu

Zdalne sterowanie

• Pełna funkcjonalność protokołów zdalnego sterowania SNMP v2 i LYNX IP
• Włącza funkcje CustomControl
