AJA DANTE-12GAM single channel 12G-SDI input / output

AJA DANTE-12GAM

Dante, AES67 i SMPTE ST 2110-30 SDI Audio Embedder/Disembedder

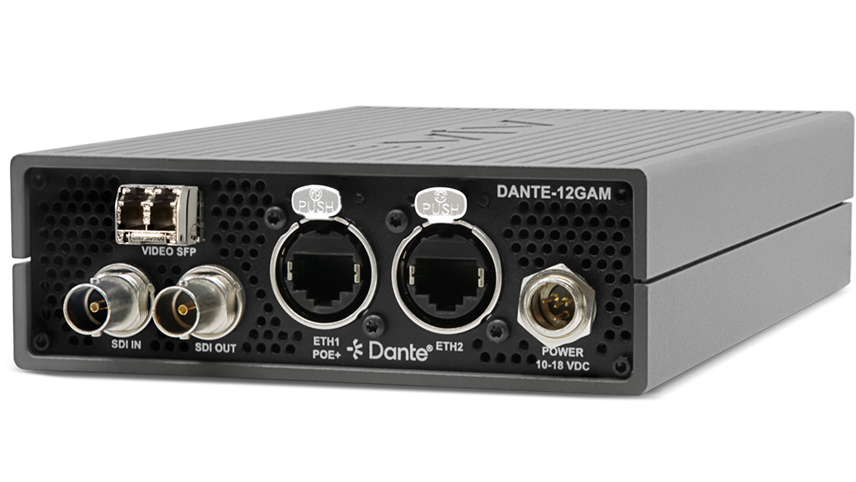

AJA DANTE-12GAM to wysokowydajny konwerter Audio over IP (AoIP), osadzający i rozdzielający dźwięk SDI do sieci Dante i z powrotem do SDI z dźwięku Dante. Wyposażony w wejście i wyjście 12G-SDI oraz podwójne porty etherCON GigE, DANTE-12GAM jest w stanie jednocześnie osadzać i rozdzielać do 16* kanałów audio na wejściu i wyjściu, co daje łącznie 32* kanały audio w kompaktowym urządzeniu.

DANTE-12GAM to portal do szerokiej gamy rozwiązań audio IP. Sieci Dante nie tylko obsługują strumienie audio Dante, ale także obsługują AES67 i SMPTE ST 2110-30 AoIP, zapewniając ogromną elastyczność dla wszystkich potrzeb audio IP.

DANTE-12GAM jest dostępny z jednokanałowym wejściem i wyjściem 12G-SDI lub jako dwie opcje dwukanałowe:

• DANTE-12GAM-TR-LC (z LC Fiber SFP)
• DANTE-12GAM-TR-BNC (z BNC SFP), które obsługują łącznie do 64 kanałów audio Dante® w kompaktowej obudowie mini-konwertera.

Wersję jednokanałową można w dowolnym momencie uaktualnić do wersji dwukanałowej poprzez opcjonalną licencję i dodanie BNC lub LC Fiber SFP. Bez względu na wybraną konfigurację, możesz polegać na legendarnej jakości wykonania i wsparciu AJA, aby zapewnić sobie spokój ducha, niezależnie od tego, czy jesteś indywidualnym twórcą, czy transmitujesz największe wydarzenia na żywo.

Dane techniczne

Formaty wideo

• (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1920x1080i 50, 59.94, 60
• (HD) 1280x720p 50, 59,94, 60
• RGB i YCbCr, 4:4:4/4:2:2, 10 lub 12 bitów

Wejście wideo Cyfrowe

1-kanałowe niezależne złącza BNC 12G-SDI, SMPTE 292/424/2081/2082

• Pojedyncze łącze HD/2K/UltraHD/4K

Wyjście wideo cyfrowe

1-kanałowe niezależne złącza BNC 12G-SDI, SMPTE 292/424/2081/2082

• Single Link HD/2K/UltraHD/4K

Optyczne wejście/wyjście wideo SFP (DANTE-12GAM-TR-LC)

1x FiberLC-TR-12G Dual LC 12G Fiber Transceiver SFP, SMPTE 297/292/424/2081/2082

• Długość fali: Rx 1260 nm (min), 1620 nm (maks)
• Czułość optyczna: -10 dBm (min. 12 Gb/s), -14 dBm (min. 3 Gb/s)
• Moc przeciążenia: -2 dBm (min)

Elektryczne wejście/wyjście wideo SFP (DANTE-12GAM-TR-BNC)

• 1x BNC-TR-12G Dual BNC 12G Coax Transceiver SFP, SMPTE 292/424/2081/2082

Wewnętrzne generatory sygnału

• 2x niezależne wewnętrzne generatory sygnału wideo

Wyrównanie kabla

(kabel koncentryczny Belden 1694A)

• 12 Gb/s, 60 m
• 6 Gb/s, 120 m
• 3 Gb/s, 180 m
• 1,5 Gb/s, 200 m

Opóźnienie ścieżki wideo

Opóźnienie wideo, czas mierzony między wejściem wideo a złączem wyjścia wideo

• 12G = 3,6 µs
• 6G = 7,2 µs
• 3G poziom B Dual Link = 7,2 µsek
• 3G poziom A = 3,6 µsek
• HD (1,5 Gb) = 7,2 µsec

Cyfrowe wejście/wyjście audio

• SDI: 1x niezależne złącza BNC 12G-SDI, 16 wbudowanych kanałów każde
• DANTE: 1x główne złącze Nuetrik etherCON RJ-45 i 1x dodatkowe złącze Nuetrik etherCon RJ-45, do 32 kanałów
• Video Optical SFP (opcja TR-LC): 1x niezależne złącze 12G-SDI Fiber LC SFP, 16 wbudowanych kanałów każde
• Wideo elektryczne SFP (opcja TR-BNC): 1x niezależne złącze 12G-SDI BNC SFP, 16 wbudowanych kanałów każdy

Wbudowany sygnał audio SDI

• SMPTE 299M (12G/6G/3G/1,5G): 24-bitowy, synchroniczny 48 kHz
• Wbudowany dźwięk przychodzący może być przekazywany, usuwany lub zastępowany
• Obsługa 4 grup (16 kanałów) audio na ścieżkę SDI

Uwaga: formaty 2048x1080p/PsF 29.97 i 30 obsługują maksymalnie 8-kanałowy wbudowany dźwięk.

DANTE Audio

• Częstotliwości próbkowania: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
• Kodowanie: PCM 16, PCM 24, PCM 32

Opóźnienie audio

• Embed Path: 1500 µsec
• Disembed Path: 1410 µsec

Interfejs sieciowy

• 2x Nuetrik etherCON RJ-45, 100/1000 Ethernet
• Interfejs spoczynkowy

Interfejs użytkownika

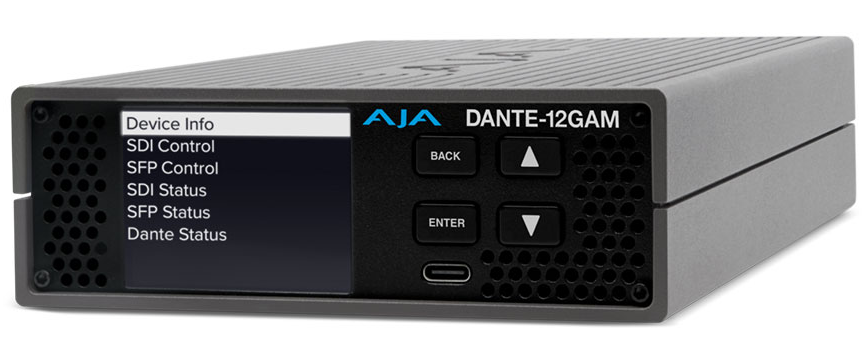

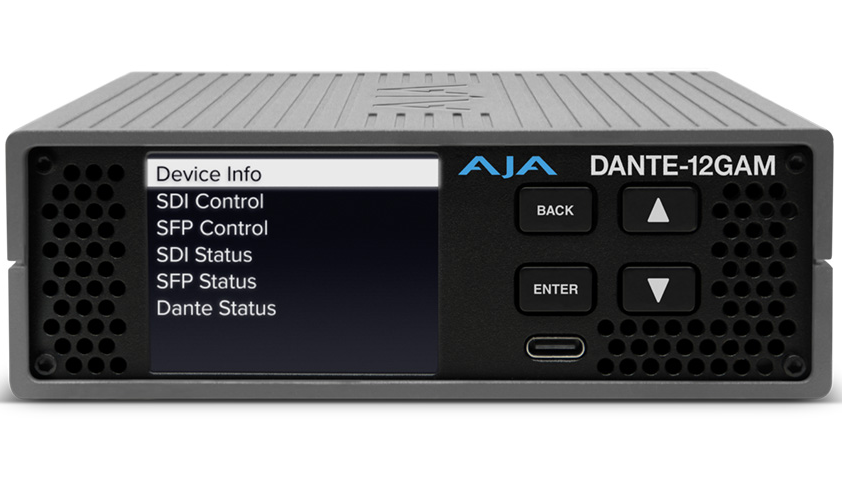

• Wbudowany wyświetlacz LCD z przyciskami do wprowadzania, cofania, przewijania w górę i w dół
• AJA webUI
• Kontroler DANTE, menedżer domeny Dante i aplikacje do zarządzania siecią
• Port USB-C do wstępnej statycznej konfiguracji IP przy użyciu AJA eMini-Setup

Rozmiar (szer. x gł. x wys.)

• 127 x 205,49 x 41,81 mm

Waga

• 0,87 kg

Zasilanie

• Obudowa: regulowane 10-18 VDC, 4-stykowe mini-XLR, typowo 16 W 3G-SDI, typowo 21 W 12G-SDI, maks. 25 W
• IEEE 802.3at klasa 4, typ 2 (25,5, maks.) PoE+ na głównym porcie Ethernet
• Zasilacz sieciowy w zestawie: 100-240 VAC, 50/60 Hz, wejście uniwersalne, 60 W

Środowisko

• Bezpieczna temperatura pracy: 0 do 40 C (32 do 104 F)
• Bezpieczna temperatura przechowywania (zasilanie wyłączone): -40 do 60 C
• Wilgotność względna podczas pracy: 10-90% bez kondensacji
• Wysokość pracy: <3 000 metrów (<10 000 stóp)
